Móng băng là gì? Cấu tạo, ưu nhược điểm & chi phí thi công mới nhất

Móng băng là gì?

Định nghĩa và tiêu chuẩn ứng dụng của móng băng

Trước khi hiểu về định nghĩa của móng băng, hãy cùng khám phá định nghĩa chung về móng nhà. Móng nhà là bộ phận quan trọng nhất của các công trình xây dựng, đóng vai trò chịu toàn bộ tải trọng của ngôi nhà và truyền tải trọng đó xuống nền đất bên dưới. Móng nhà có nhiều loại khác nhau, trong đó có móng băng.

Móng băng là loại móng nông được sử dụng phổ biến trong xây dựng nhà ở dân dụng và công trình lớn, điển hình như nhà phố hoặc nhà ống từ 2 đến 5 tầng, nơi tường đóng vai trò chịu lực chính. Móng băng là một loại kết cấu móng nhà được thiết kế dạng dải dài, có thể đặt độc lập hoặc thành hình chữ thập để chịu tải và đỡ các cột nhà, bờ tường trong quá trình xây dựng.

Khác với móng đơn chịu tải trọng tập trung, móng băng trong xây dựng tạo sự liên kết liên tục, giúp tăng độ ổn định cho công trình, đặc biệt trên nền đất yếu. Điều này giúp giảm thiểu nguy cơ lún lệch, đảm bảo sự bền vững của ngôi nhà theo thời gian.

Móng gạch được làm theo dạng móng băng

Móng băng phù hợp với loại công trình nào?

Móng băng thường được sử dụng trong các công trình nhà ở dân dụng, đặc biệt là nhà phố và nhà ống, nơi mà tường nhà đóng vai trò chịu lực chính. Móng băng thường chỉ phù hợp với các công trình xây dựng tầm trung từ 3 tầng đến 5 tầng. Đối với các công trình xây dựng nhà cấp 4 (nhà 1 tầng, nhà 2 tầng) thì phương án tối ưu thường được sử dụng là móng cốc.

Các loại công trình khác như biệt thự, biệt thự nhà vườn,... cũng có thể sử dụng móng băng để xây dựng nhưng không quá phổ biến, móng bè sẽ được sử dụng nhiều hơn cho các công trình cao cấp này.

>>> Tìm hiểu Móng bè là gì? Đặc điểm, quy trình và chi phí thi công

Bản vẽ móng bè

Việc lựa chọn móng băng cho công trình phụ thuộc vào nhiều yếu tố như địa chất nền đất, tải trọng công trình và quy mô thiết kế. Nhờ khả năng chịu lực tốt và phân bổ tải trọng đều, móng băng là lựa chọn phổ biến cho nhiều loại hình nhà ở dân dụng tại Việt Nam.

• Móng băng cho nhà cấp 4 và nhà 1 tầng

Đối với nhà cấp 4 hay nhà 1 tầng, móng băng thường được xem xét khi nền đất có độ ổn định trung bình hoặc tải trọng công trình tương đối lớn hơn so với việc chỉ sử dụng móng đơn. Dù móng cốc (móng đơn) vẫn là lựa chọn tối ưu và tiết kiệm hơn cho nhà cấp 4 trên nền đất cứng, xây nhà móng băng cho loại hình này sẽ mang lại độ an toàn và vững chắc cao hơn trong trường hợp cần đảm bảo tuyệt đối hoặc nền đất không quá tốt. Khi tính toán chi phí làm móng nhà 1 tầng, việc chọn móng băng sẽ cao hơn móng đơn nhưng bù lại độ bền vượt trội.

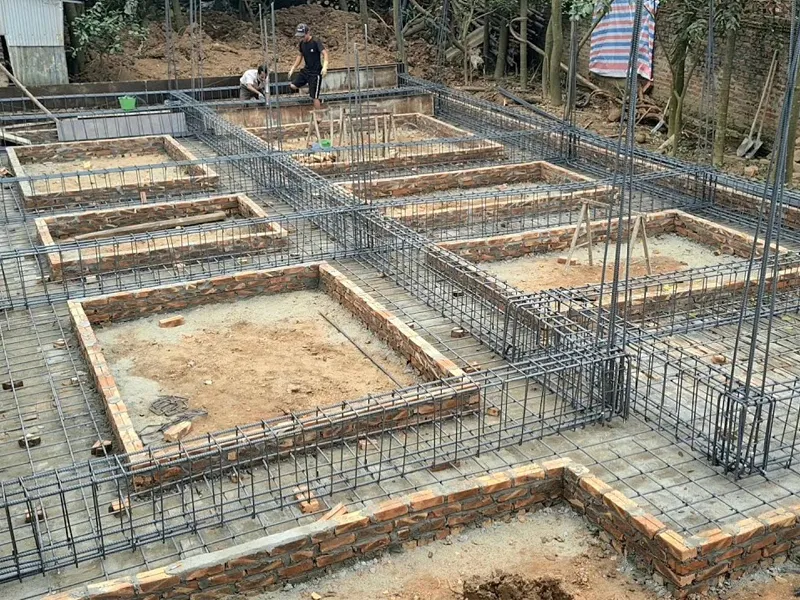

Móng băng cho nhà cấp 4

• Móng băng cho nhà 2 tầng

Móng băng nhà 2 tầng là một trong những ứng dụng phổ biến nhất của loại móng này. Với tải trọng tăng lên so với nhà 1 tầng, móng băng cung cấp sự liên kết và khả năng chịu lực cần thiết, giúp công trình chống lún lệch hiệu quả. Kết cấu móng nhà 2 tầng sử dụng móng băng thường được thiết kế để phân tán tải trọng từ các tường chịu lực và cột, đảm bảo sự ổn định lâu dài cho cả công trình.

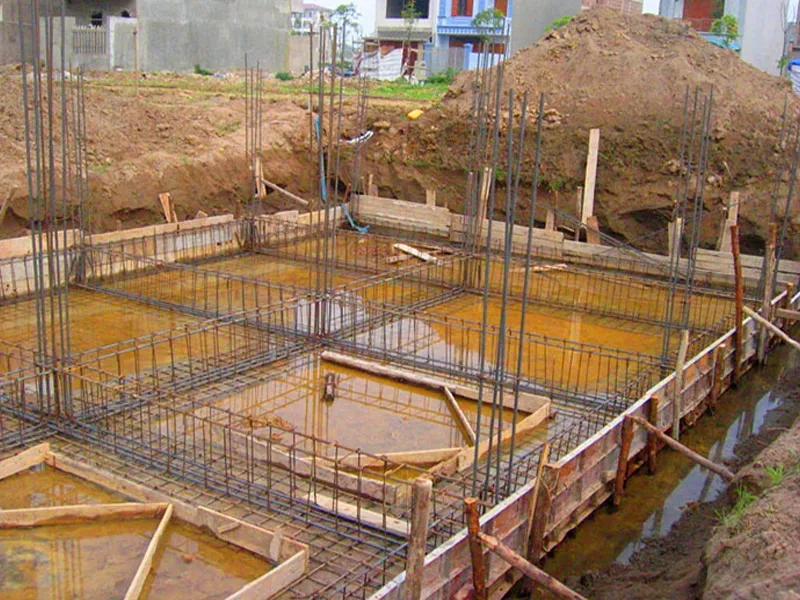

Móng băng cho nhà 2 tầng

• Móng băng cho nhà 3 tầng trở lên

Đối với móng băng nhà 3 tầng và các công trình có chiều cao lớn hơn (ví dụ 4-5 tầng), móng băng đặc biệt hiệu quả khi có sự kết hợp của móng băng 2 phương hoặc giải pháp móng băng kết hợp ép cọc nếu nền đất yếu. Kết cấu móng băng nhà 3 tầng đòi hỏi sự tính toán kỹ lưỡng về chiều sâu và lượng cốt thép để chịu được tải trọng lớn hơn, đảm bảo độ an toàn tuyệt đối cho công trình. Loại móng này cũng rất phổ biến cho nhà phố và nhà ống có nhiều tầng.

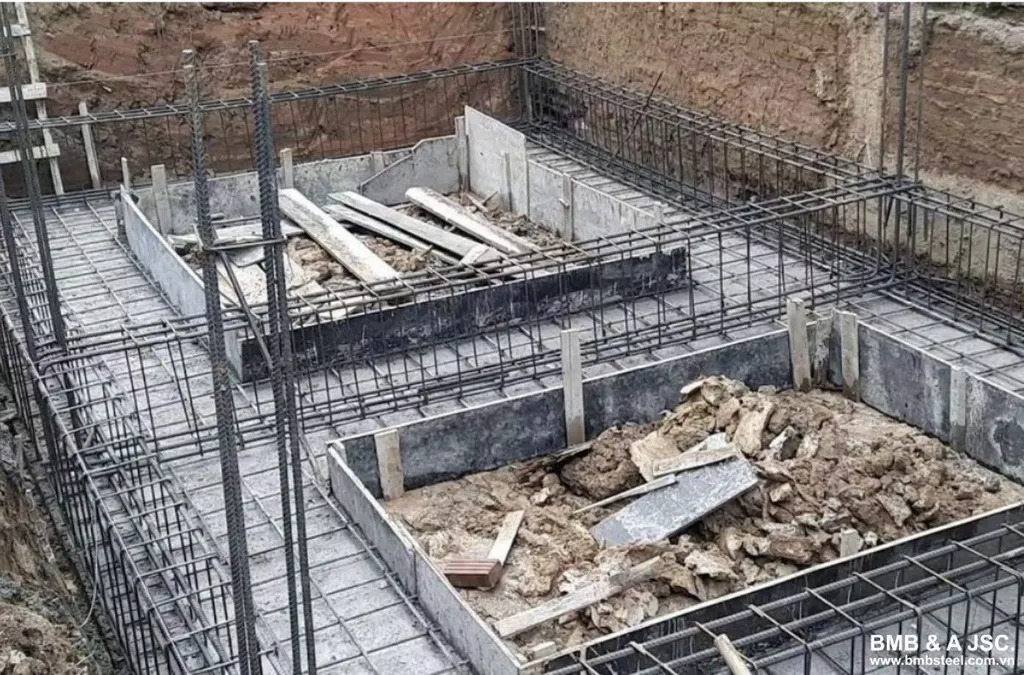

Móng băng nhà 3 tầng (Nguồn: bmbsteel)

• Móng băng cho biệt thự và các công trình đặc biệt

Trong một số trường hợp, móng băng biệt thự cũng được sử dụng, đặc biệt là các biệt thự có kiến trúc trải dài hoặc trên nền đất tương đối tốt. Tuy nhiên, đối với biệt thự lớn hoặc công trình có tải trọng cực cao, móng bè hoặc móng cọc thường là những lựa chọn ưu tiên hơn để đảm bảo khả năng chịu lực và độ ổn định tối đa.

Cấu tạo chi tiết của móng băng cốt thép

Cấu tạo móng băng và tiêu chuẩn kỹ thuật

Móng băng thường có kết cấu gồm ba phần chính: lớp bê tông lót, dầm móng và bản móng, mỗi phần đóng vai trò quan trọng trong việc đảm bảo khả năng chịu lực.

• Lớp bê tông lót: Đây là lớp mỏng nhất, thường dày khoảng 100mm, có nhiệm vụ tạo mặt phẳng và chống thấm cho đáy móng. Nó giúp bảo vệ lớp thép bên trên khỏi các tác nhân ăn mòn từ lòng đất.
• Bản móng: Bản móng là phần chịu tải trọng trực tiếp, thường có kích thước phổ biến từ (900-1200)x350mm. Nó giúp truyền tải trọng từ dầm móng xuống nền đất, đảm bảo lực được phân bổ đều trên một diện tích rộng.
• Dầm móng: Dầm móng là bộ phận kết nối các bản móng và cột, có kích thước phổ biến 300x(500-700)mm. Chức năng chính của dầm là liên kết các chân cột và tường thành một khối thống nhất, chống lún không đều và tăng độ cứng cho toàn bộ hệ móng.
• Cốt thép móng băng: Hệ thống cốt thép là "xương sống" của móng băng, bao gồm thép dọc và thép đai, giúp tăng cường khả năng chịu lực kéo và uốn. Việc bố trí thép cần tuân thủ nghiêm ngặt theo bản vẽ chi tiết móng băng để đảm bảo độ bền vững cho công trình.

 Thông số cụ thể của các thành phần cấu tạo móng băng như sau:

• Độ dày của lớp lót bê tông: 100 mm.
• Kích thước bảng móng phổ biến: (900-1200) x 350 (mm).
• Kích thước dầm móng phổ biến: 300 x (500-700) (mm).
• Thép bản móng: Φ12a150.
• Thép dầm móng: thép dọc Φ6 (18-22), thép đai Φ8a150.
• Chiều sâu của móng băng: Đối với nhà 2 tầng, chiều sâu móng băng thường dao động từ 0.8m đến 1.2m, trong khi đối với nhà 3 tầng, chiều sâu này có thể lên đến 1.5m hoặc hơn.

Lưu ý rằng đây những con số tham khảo. Tùy thuộc vào địa chất của khu vực xây dựng và loại công trình mà điều chỉnh tỷ lệ sao cho phù hợp.

Tiêu chuẩn bố trí cốt thép móng băng nhà phố/nhà ống

Việc bố trí cốt thép móng băng không chỉ đơn thuần là làm theo bản vẽ mà còn phải tuân thủ nghiêm ngặt theo các Tiêu chuẩn Việt Nam (TCVN) hiện hành, đặc biệt là TCVN 5574:2018 (Kết cấu bê tông và bê tông cốt thép) và TCVN 9362:2012 (Tiêu chuẩn thiết kế nền nhà và công trình).

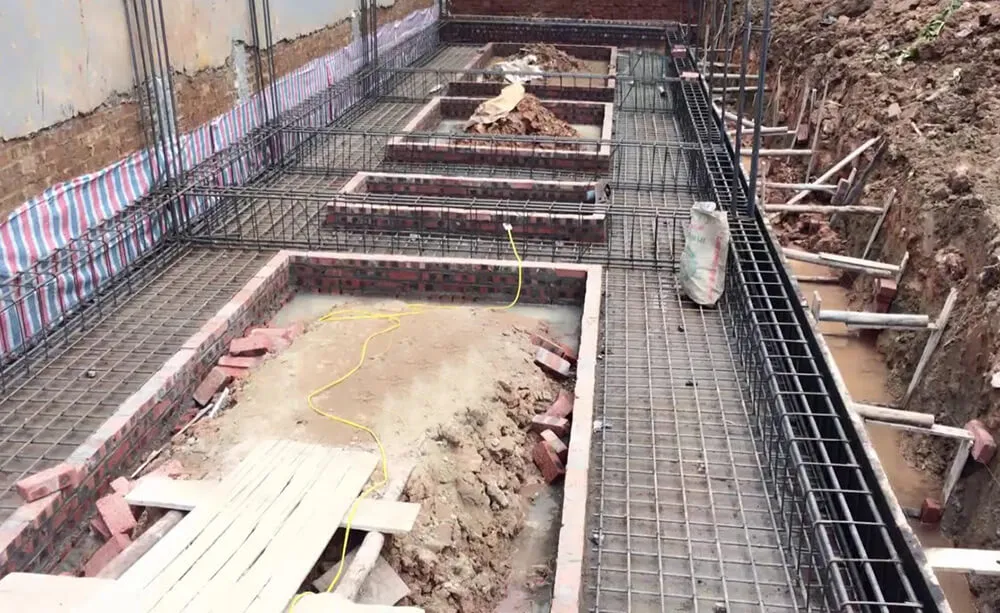

Việc bố trí cốt thép cho móng băng cần theo các nguyên tắc tiêu chuẩn

Dưới đây là các nguyên tắc cốt lõi giúp đảm bảo khả năng chịu lực uốn và cắt của dầm móng:

• Tiêu chuẩn về lớp bê tông bảo vệ cốt thép (C)

Lớp bê tông bảo vệ (C) là yếu tố quan trọng nhất để chống gỉ sét và ăn mòn, đảm bảo tuổi thọ công trình. Chiều dày lớp bảo vệ phải được định vị bằng con kê trong quá trình thi công.

Lưu ý kỹ thuật: Trong mọi trường hợp, chiều dày lớp bê tông bảo vệ (C) phải lớn hơn đường kính thanh cốt thép lớn nhất (dmax) được sử dụng.

• Nguyên tắc bố trí thép dọc (Thép chịu lực)

Thép dọc (hay thép chủ) chịu lực kéo và nén do mô-men uốn gây ra trên dầm móng.

Vị trí gối (Chân cột): Tăng thép lớp trên (chịu mô-men âm).

Vị trí giữa nhịp: Tăng thép lớp dưới (chịu mô-men dương).

Nối thép: Nối chồng ≥30d (30 lần đường kính) và phải so le, tránh nối tại các vị trí chịu lực lớn nhất.

• Tiêu chuẩn bố trí thép đai (Thép chịu cắt)

Thép đai chịu lực cắt và cố định vị trí thép dọc. Khoảng cách bước đai (a) được điều chỉnh theo cường độ lực cắt:

Vùng gối (Chân cột): Bố trí dày nhất (a≈100mm−150mm) do lực cắt lớn.

Vùng giữa nhịp: Bố trí thưa hơn (a≈200mm−250mm).

• Bố trí cốt thép bản móng (Thép đế)

Bản móng chịu phản lực của nền đất nên thép chịu lực chính được đặt ở phía dưới.

Thép chịu lực chính: Thường dùng Φ10 đến Φ12, đặt theo hai phương. Phổ biến nhất là Φ12a150 (Thép Φ12 cách nhau 150mm).

Vị trí: Phải đặt sát lớp bê tông lót, đảm bảo lớp bảo vệ 40mm.

• Tiêu chuẩn gia công và lắp đặt

Chất lượng thép: Thép phải sạch, không dính bùn đất, dầu mỡ, không gỉ sét.

Móc thép đai: Các móc thép đai phải được bẻ gập 90 độ hoặc 135 độ và móc vào thép dọc để chống tuột.

Đầu thép chờ cột: Thép chờ của cột phải được bẻ móc vào dầm móng hoặc bản móng để tăng cường độ neo, đảm bảo cột và móng làm việc như một khối thống nhất.

Con kê: Sử dụng con kê bê tông đúc sẵn với cường độ cao để định vị thép và đảm bảo chiều dày lớp bảo vệ chính xác.

Phân biệt thép dọc và thép đai móng băng

Thép dọc và thép đai là hai thành phần cốt yếu trong cấu tạo móng băng bê tông cốt thép, mỗi loại đảm nhận một chức năng chịu lực riêng biệt.

Vật liệu xây dựng móng băng

Bê tông cốt thép là vật liệu chính được sử dụng trong xây dựng móng băng, đảm bảo khả năng chịu lực và độ bền cho công trình. Lựa chọn loại bê tông có cường độ phù hợp với tải trọng của công trình là rất quan trọng.

Kết cấu thép trong móng băng đóng vai trò quan trọng trong việc tăng cường khả năng chịu kéo và độ bền cho móng. Việc bố trí thép cần tuân thủ theo bản vẽ thiết kế, đảm bảo đủ số lượng và kích thước theo yêu cầu kỹ thuật. Các loại thép thường được sử dụng bao gồm thép dọc và thép đai, được liên kết chặt chẽ để tạo thành một khung chịu lực vững chắc. Chất lượng thép và kỹ thuật thi công thép ảnh hưởng trực tiếp đến chất lượng móng.

Bê tông cốt thép là vật liệu chính để xây dựng móng băng

Ngoài bê tông và cốt thép, cần phải sử dụng các vật liệu khác như đá dăm, cát, và xi măng để xây dựng lớp bê tông lót và đổ bê tông móng. Việc lựa chọn vật liệu chất lượng cao và tuân thủ các tiêu chuẩn kỹ thuật sẽ đảm bảo sự bền vững cho móng băng và toàn bộ công trình.

>>> Tham khảo thêm Các loại vật liệu xây dựng phổ biến và giá thành

Ưu điểm và nhược điểm của móng băng

Ưu điểm của móng băng

• Khả năng chịu lực và chống lún đều tốt: Móng băng tạo thành một dải liên kết liên tục, giúp phân tán tải trọng một cách đồng đều trên toàn bộ diện tích. Điều này làm giảm áp lực cục bộ tại đáy móng, hạn chế tối đa nguy cơ lún lệch và nứt tường.
• Độ bền vững cao: Móng băng liên kết chặt chẽ các cột và tường thành một khối, tăng tính ổn định và sự chắc chắn cho toàn bộ công trình, đặc biệt trên các nền đất có độ chịu tải trung bình.
• Giảm áp lực đáy móng: kết cầu chịu lực tốt là một trong các yếu tố giúp móng băng có khả năng giảm áp lực cho phần đáy, chống nghiêng và lún.
• Truyền tải trọng lượng đồng đều: Móng băng có kết cấu đồng đều giữa các móng, giúp phân tán trọng lượng ngôi nhà và chịu tải tốt.
• Tiết kiệm chi phí so với móng bè hoặc móng cọc: So với các loại móng sâu như móng cọc hay móng bè, thi công móng băng thường đơn giản hơn và tốn ít vật liệu hơn, giúp tối ưu hóa ngân sách xây dựng.

Móng băng bê tông cốt thép vững chắc

Nhược điểm của móng băng

• Chiều sâu nhỏ: đặc điểm này khiến móng băng có khả năng bị lật, trượt và không ổn định.
• Lớp bề mặt chịu tải kém: điều này tác động tiêu cực tới sức chịu tải của cả nền móng.
• Yêu cầu kỹ thuật xây dựng cao: vai trò chịu tải đặc biệt quan trọng đối với cả ngôi nhà. Vì vậy. móng băng đòi hỏi kỹ sư có kinh nghiệm và tay nghề cao.

Phân loại móng băng theo độ cứng và phương

Xét về tính chất và độ cứng, người ta chia móng băng thành ba loại:

• Móng mềm
• Móng cứng
• Móng kết hợp

Móng băng kết hợp ép cọc là sự kết hợp giữa móng băng và cọc bê tông cốt thép, được sử dụng khi nền đất yếu hoặc tải trọng công trình lớn. Cọc bê tông được ép sâu vào lòng đất để tăng khả năng chịu tải, trong khi móng băng giúp phân bổ tải trọng đều trên các cọc. Loại móng này đảm bảo sự ổn định tối đa cho công trình, nhưng chi phí thi công cao hơn so với các loại móng băng thông thường.

Xét về kết cấu theo phương, móng băng được chia thành hai loại phổ biến là móng bằng 1 phương và móng băng 2 phương.

• Móng băng 1 phương

Móng băng 1 phương được thiết kế theo một hướng duy nhất, thường dọc theo chiều dài của tường nhà hoặc dãy cột. Loại móng này thích hợp cho các công trình có tải trọng phân bố đều theo một hướng, như nhà phố hoặc nhà ống có tường chịu lực dọc. Tuy nhiên, nó có thể không hiệu quả trong trường hợp tải trọng phân bố không đều hoặc có lực tác động theo nhiều hướng.

Hình ảnh móng băng 1 phương

Bản vẽ móng băng 1 phương

• Móng băng 2 phương

Móng băng 2 phương có kết cấu lưới, với các dải móng giao nhau tạo thành hình chữ thập hoặc lưới ô vuông như bàn cờ. Loại móng này phù hợp cho các công trình có tải trọng phân bố đều theo cả hai hướng, giúp tăng cường độ ổn định và khả năng chịu lực. Tuy nhiên, việc thi công móng băng 2 phương phức tạp hơn và đòi hỏi kỹ thuật cao hơn so với móng băng 1 phương.

So sánh móng băng với các loại móng khác (móng đơn, móng bè, móng cọc)

Ngoài móng băng, các loại móng nhà phổ biến khác còn bao gồm móng đơn, móng bè và móng cọc, mỗi loại phù hợp với đặc điểm địa chất và tải trọng công trình riêng. Việc hiểu rõ sự khác biệt giữa móng đơn và móng băng, móng bè và móng băng, móng cọc và móng băng sẽ giúp gia chủ và nhà thầu đưa ra lựa chọn tối ưu nhất cho nền móng.

• Móng băng là loại móng chạy dài theo tường hoặc cột, có thể giao nhau thành lưới, thường dùng cho công trình lớn hơn, cần phân bố tải trọng đều trên nền đất yếu.
• Móng đơn (móng cốc) là loại móng nhỏ, độc lập, chịu tải trọng từ một cột hoặc một nhóm cột, thường dùng cho công trình nhẹ trên nền đất cứng.
• Móng bè là một tấm bê tông cốt thép lớn, bao phủ toàn bộ diện tích nền nhà, phù hợp với các công trình có tải trọng lớn và nền đất rất yếu.
• Móng cọc bao gồm các cọc được đóng sâu xuống lớp đất chịu lực tốt, phù hợp cho công trình cao tầng hoặc nền đất cực yếu, mang lại độ ổn định cao nhất.

So với móng đơn, móng băng có khả năng chịu lực tốt hơn và phù hợp với các công trình có nhiều tầng.

Móng bè và móng băng đều là các giải pháp móng phổ biến cho công trình nhiều tầng, nhưng chúng được sử dụng trong các trường hợp khác nhau. Móng bè phù hợp với các công trình có tải trọng lớn và nền đất rất yếu. Ngược lại, móng băng thích hợp cho các công trình có tải trọng trung bình và nền đất tương đối ổn định hơn.

Khi so sánh với móng cọc, móng băng có chi phí thấp hơn nhưng không phù hợp với nền đất yếu hoặc công trình cao tầng. Trong một số trường hợp, móng băng có thể kết hợp với ép cọc để tăng khả năng chịu tải, giúp công trình vững chắc hơn.

>>> Tham khảo thêm về bản vẽ móng đơn và quy trình thi công móng đơn

Cách tính khối lượng bê tông và tải trọng móng băng

Để dự toán chi phí và đảm bảo kết cấu, việc tính toán khối lượng bê tông và tải trọng là bắt buộc.

• Công thức tính khối lượng bê tông móng băng

Khối lượng bê tông móng băng được tính bằng tổng thể tích của các cấu kiện: Bản móng, dầm móng, và lớp bê tông lót.

V móng = (V dầm + V bản + V lót)

Trong đó, công thức chung tính thể tích của một cấu kiện là:

V = L * W * H

(L: Tổng chiều dài, W: Chiều rộng, H: Chiều cao/dày của cấu kiện tương ứng)

• Công thức ước tính nhanh tải trọng truyền xuống móng

Tải trọng truyền xuống nền móng là tổng tải trọng tĩnh (cấu tạo) và tải trọng hoạt tải (người, đồ vật). Công thức ước tính nhanh thường được dùng trong xây dựng dân dụng (tính theo hệ số diện tích):

P tải = S sàn * H tầng * K

Trong đó:

• S sàn: Diện tích sàn (m²).
• H tầng: Số tầng.
• K: Hệ số tải trọng (Thường lấy từ 1.2 đến 1.5 tấn/m² sàn tùy vào vật liệu hoàn thiện và loại công trình).

Lưu ý: Đây chỉ là công thức ước tính nhanh. Việc tính toán chính xác phải do kỹ sư kết cấu thực hiện dựa trên kết quả khảo sát địa chất và tiêu chuẩn xây dựng cụ thể.

Quy trình xây dựng móng băng đúng tiêu chuẩn

Để đảm bảo chất lượng và độ bền vững tối đa, cách thi công móng băng cần tuân thủ một quy trình chặt chẽ với từng bước được thực hiện cẩn trọng.

Bước 1: Giải phóng mặt bằng

Đây là bước đầu tiên và khá quan trọng, cần có máy móc để xử lý bề mặt sao cho thật mịn và bằng phẳng. Sau đó, phải chuẩn bị trang thiết bị, phương tiện bảo hộ cá nhân, nhân công... cũng như một số vật liệu như cát vàng, xi măng, thép, đá và chuẩn bị thi công. Lưu ý, hãy vệ sinh công trường trước khi thi công.

Bước 2: San lấp mặt bằng móng băng

Người thợ sẽ san lấp mặt bằng ở vị trí trên cao để lắp vào vị trí dưới thấp theo bản vẽ móng băng của kiến ​​trúc sư. Tiếp theo, thợ thi công sẽ tiến hành đặt trục thi công xuống đất. Sau khi đặt trục thi công, việc đào đất cần được thực hiện cẩn thận để đảm bảo kích thước và hình dạng hố móng đúng theo bản vẽ thiết kế. Việc kiểm tra độ sâu và độ nghiêng của hố móng là rất quan trọng để đảm bảo sự ổn định của móng băng. Trong trường hợp hố móng có nước, cần phải sử dụng máy bơm để hút hết nước trước khi tiếp tục thi công.

Bước 3: Chuẩn bị vật liệu cốt thép

Về xây dựng, cốt thép có thể được gia công tại nhà máy nhưng phần móng phải đảm bảo đáp ứng đủ lượng thép cần gia công tương ứng. Đặc biệt: Bề mặt của cốt thép phải thật sạch, không có bùn và cặn sắt.

Lắp ráp cốt thép trong xây dựng móng băng

Bước 4: Lắp ráp cốp pha và nghiệm thu

Đây là nhiệm vụ quan trọng nhất trong thi công móng, vì nó quyết định độ bền của công trình. Cốp pha móng băng cần được lắp ráp chắc chắn để đảm bảo độ chính xác về kích thước và hình dạng của móng bê tông. Việc sử dụng vật liệu cốp pha chất lượng cao và kiểm tra kỹ lưỡng các mối nối là rất quan trọng để tránh tình trạng biến dạng hoặc rò rỉ bê tông trong quá trình đổ. Cần phải đảm bảo rằng cốp pha chịu được áp lực của bê tông tươi.

Bước 5: Đổ bê tông

Đây là bước cuối cùng trong quy trình làm móng băng sau khi lắp đặt cốt thép, cốt pha. Về mặt kỹ thuật, móng bê tông phải được đổ từ xa đến gần và không được đứng trên thành cốp pha dù cho nó đã vững chắc. Việc đổ bê tông cần được thực hiện liên tục và đều đặn để đảm bảo sự đồng nhất của kết cấu móng. Sử dụng máy đầm rung để loại bỏ các lỗ rỗng và đảm bảo bê tông được lấp đầy hoàn toàn trong cốp pha. Sau khi đổ bê tông, cần phải bảo dưỡng móng bằng cách giữ ẩm trong vòng 7-10 ngày để đảm bảo bê tông đạt được cường độ tối đa.

Móng băng bê tông cốt thép

Báo giá và chi phí thi công móng băng trọn gói mới nhất

Chi phí thi công móng băng phụ thuộc vào nhiều yếu tố, bao gồm diện tích xây dựng, loại móng băng, độ sâu móng, vật liệu sử dụng, và địa chất khu vực. Ngoài chi phí vật liệu và nhân công, cần phải tính đến các chi phí phát sinh như chi phí khảo sát địa chất, chi phí thiết kế bản vẽ, và chi phí vận chuyển. Đối với nhà cấp 4, chi phí làm móng băng có thể dao động từ 50 - 100 triệu đồng, trong khi móng băng nhà 3 tầng hoặc 5 tầng có thể lên đến vài trăm triệu đồng. Việc lựa chọn phương án thi công móng phù hợp sẽ giúp tối ưu ngân sách xây dựng mà vẫn đảm bảo chất lượng công trình.

Dưới đây là chi phí làm móng băng cho nhà với diện tích 100m2 mang tính chất tham khảo:

>>> Xem thêm Bảng giá xây nhà trọn gói chi tiết nhất

Tổng hợp một số bản vẽ thiết kế móng băng cơ bản

Bản vẽ móng băng đóng vai trò quan trọng trong việc thi công đúng kỹ thuật và đảm bảo độ bền cho công trình. Trong đó, bản vẽ kết cấu móng băng nhà cấp 4 thường đơn giản hơn so với bản vẽ móng băng nhà 5 tầng, do yêu cầu chịu lực khác nhau. Các yếu tố chính trong bản vẽ bao gồm mặt bằng móng băng, mặt cắt dọc và ngang, chi tiết cốt thép và dầm móng.

• Mặt bằng móng băng: Đây là cái nhìn tổng thể từ trên xuống, thể hiện vị trí, hình dạng và kích thước tổng quát của toàn bộ hệ thống móng băng trên khu đất. Mặt bằng móng băng cho thấy cách các dải móng chạy dọc, ngang và giao nhau, cũng như vị trí của các cột chịu lực, giúp hình dung rõ ràng bố cục nền móng.
• Mặt cắt móng băng: Các mặt cắt móng băng (dọc và ngang) cung cấp cái nhìn chi tiết về chiều sâu chôn móng, kích thước dầm móng và bản móng, cùng với sự bố trí cụ thể của cốt thép móng băng. Các bản vẽ này rất quan trọng để đảm bảo đúng tiêu chuẩn về cường độ và khả năng chịu lực của từng cấu kiện.
• Chi tiết cốt thép và dầm móng: Phần này đi sâu vào chi tiết từng thanh thép, đường kính, khoảng cách bố trí (a), và cách liên kết trong dầm móng băng và bản móng. Ví dụ, bản vẽ móng băng 1 phương sẽ thể hiện sự bố trí thép đơn giản hơn so với móng băng 2 phương phức tạp hơn.

Bảng thiết kế mặt cắt móng băng nhà 1 tầng

Bảng thiết kế móng băng nhà 2 tầng

Bảng thiết kế móng băng nhà 3 tầng

Lưu ý khi thi công và nghiệm thu móng băng mà gia chủ nên biết

• Chọn thiết kế phù hợp: Trước khi thi công móng dải, bạn nên tính toán kỹ lưỡng và lựa chọn loại móng dải phù hợp. Vừa đảm bảo khả năng chuyên chở vừa tiết kiệm chi phí.
• Khảo sát khu đất xây dựng: Việc này giúp bạn nắm bắt được tình trạng đất từ đó đưa ra phương án giải phóng mặt bằng và thi công xây dựng hiệu quả.
• Chọn nguyên vật liệu: Đối với những móng băng yêu cầu cường độ cao và chiều sâu đặt móng nông nên sử dụng nền bê tông cốt thép.
• Đo lường chi phí: Chi phí là một yếu tố không thể bỏ qua trong thi công dự án. Đo lường chi phí giúp bạn chọn được mẫu thiết kế, nguyên vật liệu phù hợp với ngân sách của mình.
• Xác định kích thước phù hợp: Việc xác định kích thước móng băng hợp lý là yếu tố then chốt để đảm bảo sự ổn định và an toàn cho công trình, đồng thời tối ưu hóa chi phí xây dựng. Các yếu tố chính cần xem xét bao gồm tải trọng của công trình (phụ thuộc vào số tầng và vật liệu xây dựng), đặc điểm địa chất của nền đất (sức chịu tải, độ lún), và loại móng băng được lựa chọn.
  Thông thường, kích thước bề rộng và chiều sâu của móng băng sẽ được tính toán dựa trên các tiêu chuẩn kỹ thuật và kết quả khảo sát địa chất, đảm bảo móng có đủ khả năng chịu lực và phân bố tải trọng đều xuống nền đất. Đối với các công trình khác nhau như nhà 2 tầng hay nhà 3 tầng, yêu cầu về kích thước móng băng cũng sẽ có sự điều chỉnh tương ứng.

Móng băng đang xây dựng dang dở

>>> Tham khảo thêm các loại nhà ở khác:

Nhà sàn là gì? Chi phí thi công và 19+ mẫu nhà sàn độc đáo

Top 29+ mẫu nhà cấp 4 gác lửng hiện đại, tối ưu chi phí

Bài viết trên Space T tổng hợp các thông tin cơ bản về móng băng, bao gồm ưu nhược điểm, quy trình xây dựng, cách sử dụng móng băng, lưu ý khi thi công. Hy vọng với những thông tin trên sẽ giúp bạn hiểu hơn về móng băng và chọn được mẫu thiết kế phù hợp cho ngôi nhà của mình. Theo dõi Space T để biết thêm về các kiến thức nội thất khác.
